transmisió per corretja

La corretja condueix el moviment d'una politja a una altra.

L'ecuació que relaciona el moviment de dues politges unides per una corretja és:

D1 · ω1 = D2 · ω2

Mecanismes per transmetre el moviment transmissió per engranatges

Mecanismes per transmetre el moviment transmissió per engranatges

1.Se quiere obtener una ruedes dentada receptora de 400 rpm mediante un motor que tiene un engranage en su eje de 80 dientes y que gira a 100 rmp. Calcula el número de dientes de la receptora.

80*100=X*400
8000=400X
8000/400=X


2.Calcula la relación de trasmisión en el sistema de engranajes del dibujo¿A qué velocidad guirara la rueda de entrada si la de salida lo hace a 60 rmp? Indica el sentido de las ruedas.

20*X=10*60                                           dos vueltas
20X=600
X=600/20
X=30

3.Dado el siguiente mecanismo se pide
a)Calcula la relacion de transmisón 4 vueltas

b) El sistema es multiplicador o reductor.  Multiplicador

c) Si la rueda conducida gira a 1000 rpm, ¿a cuántas rpm gira la rueda motriz?

60*X=15*1000

60X=15000

15000/60=X
X=250




4. Dado el siguiente sistema de engranatges, calcula la velocidad de giro del engranaje 2 si el 1 gira a 10 revoluciones por segundo.

12*10=6*X
120=6X

120/6=X
X=20


5.Dado el sistema de engranajes de la figura y subiendo que Z1=20, Z2=40, Z3=20, Z4=60, y la rueda 1 es N1=600 rpm ; calcula las velocidades de las ruedas 2,3,4.


20*600=40*X

12000=40X

12000/40=X

300=X







20*300=60*X

6000=60X

6000/60=X

100=X

mecanismes per transmetre el moviment

Els mecanismes de transmissió permeten transferir el moviment des d'una peça d'una màquina a una altre

Transmissió per engranatges. Els engranatges són rodes que tenen dents en tot el seu perimetre extern i s'acoblen les unes a les altres.

Z1·ω1=Z2·ω2

palanca

http://picasion.com/

pla inclinat

http://picasion.com/

Pla inclinat, Falca i Cargol

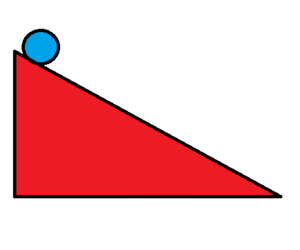

Un pla inclinat és una rampa que seveix per elevar càrregues fent meny esforços.

Una falca es un pla inclinat doble, on la força que s'hi aplica perpendicular a la base es transmet multiplicada a les cares de la falca.

Un cargol és un pla inclinat enrollat sobre un cilindre.

palancas

f = r / 2 · n
f = 907/2·1
F=453.5

F=r/2·n
f=226/2·2
f=56,5

f=r/2·n
f=132/2·3
f=22

activitat 19

19.Indica la força que cal exercir en cadascun dels casos següents:

B

F = R/*N
F = 100/0
F = N



C


F = R/2N
F =600/2*3
F = 100

politges i polispasts

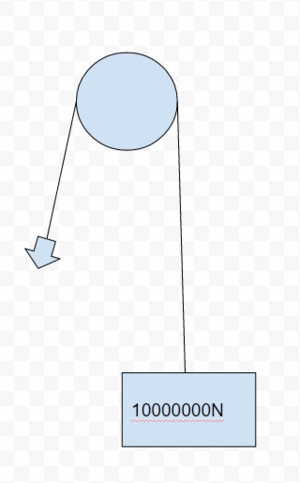

• Una pilotja és una roda amb una ranura a la vora per on s'introdueix a una corda o corretja.

• Un polispast és un conjunt de politgesque ens permeten elevarse un gran pes exercintuna força poc intensa.
